Geologische Karte: Woraus der Untergrund besteht

Die geologische Karte zeigt, aus welchem Gestein der Untergrund nahe der Oberfläche besteht, zusammengefasst in fünf Gruppen wie Festgestein, Sand und Kies oder Torf. Grundlage ist die Geologische Übersichtskarte 1:250.000 der Bundesanstalt für Geowissenschaften und Rohstoffe (BGR), die bundesweit vorliegt. Ein Klick auf Ihre Adresse nennt die Gruppe und die Beschreibung der BGR.

Adresse auf der Karte öffnen

Wählen Sie eine Adresse aus den Vorschlägen. Die Koordinaten werden direkt übernommen.

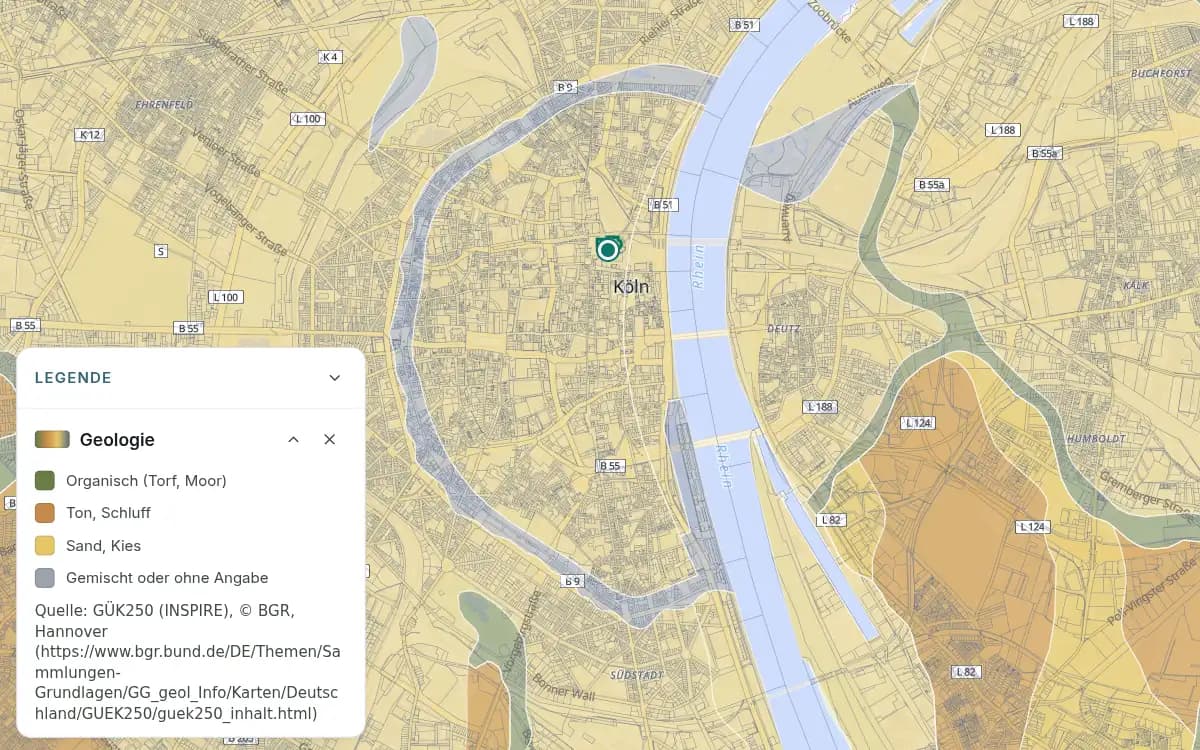

Köln mit gelben, braunen, grünen und grauen Flächen der geologischen Karte sowie einer Markierung in der Innenstadt. Die Legende unterscheidet Torf und Moor, Ton und Schluff, Sand und Kies sowie gemischte Flächen oder Flächen ohne Angabe.
Die gelben Flächen in Köln stehen für Sand und Kies, Braun für Ton und Schluff. Die Übersicht beschreibt den Untergrund einer Gegend und klärt nicht, ob ein bestimmtes Grundstück ein Gebäude sicher trägt.
Karte öffnen

Wobei die Karte hilft

  • Wer ein Baugrundstück sucht, sieht vorab, ob eine Gegend auf Fels, auf Sand und Kies oder auf Ton und Schluff liegt, und kann Gegenden vergleichen, bevor er Grundstücke besichtigt.
  • Zeigt die Karte an einer Adresse Torf oder Moor, verzeichnet die Übersichtskarte in der Gegend Ablagerungen aus Pflanzenresten. Wie dick sie sind, zeigt die Karte nicht, und diese Frage gehört vor dem Kauf an ein Fachbüro.
  • Wer einen Keller plant, findet hier einen ersten Hinweis auf das Material im Untergrund. Wie tief das Grundwasser im Mittel liegt, zeigt die Ebene Grundwasser.

Legende

  • Organisch (Torf, Moor)

  • Ton, Schluff

  • Sand, Kies

  • Festgestein

  • Gemischt oder ohne Angabe

Für welche Länder gibt es Daten?

Enthält die Übersichtskarte für eine Stelle keine Angabe, meldet der Klick das ausdrücklich, und die Karte ordnet die Stelle keiner Gruppe zu.

Woher stammen die Daten?

Quelle
GÜK250 (INSPIRE), © BGR, Hannover (https://www.bgr.bund.de/DE/Themen/Sammlungen-Grundlagen/GG_geol_Info/Karten/Deutschland/GUEK250/guek250_inhalt.html)
Amtliche Quelle öffnen

Häufig gestellte Fragen

Wie genau ist die geologische Karte?

Die Vorlage hat den Maßstab 1:250.000: Ein Zentimeter auf der Karte entspricht 2,5 Kilometern in der Natur. Sie beschreibt deshalb eine Gegend und nicht ein einzelnes Grundstück, auch wenn die Grenzen beim Hineinzoomen genau wirken.

Wie tief reicht die Angabe zum Untergrund?

Die Übersichtskarte beschreibt meist die obersten 2 Meter, in Süddeutschland nach Angabe der BGR teils deutlich mehr. Wie tief der Fels beginnt, zeigt sie nicht.

Was bedeutet „Gemischt oder ohne Angabe“?

Die BGR nennt dort lockeres und festes Material zusammen, mehrere Gesteinsarten oder keine Angabe. An solchen Stellen legt sich die Karte nicht auf ein Material fest.

Warum nennt der Klick manchmal zwei Gesteine?

Dann liegt laut Übersichtskarte eine meist dünne Deckschicht über anderem Gestein. Der Klick nennt zuerst die Deckschicht und dann das Gestein darunter.

Ersetzt die geologische Karte ein Baugrundgutachten?

Nein. Ob der Untergrund ein Gebäude sicher trägt, klärt ein Baugrundgutachten mit Bohrungen auf dem Grundstück.
